概述
ZM-W20系列微機保護裝置是我公司為了適應現代開關柜體小型化要求而專門開發的新一代微機型繼電保護設備，為35kV 及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT 等一次設備提供完善的保護功能。產品外觀經過精心設計，小巧精致，能夠直接安裝在固體柜、充氣柜等各種空間狹小的環網開關柜上。
ZM-W20系列微機保護及自動裝置由高集成度、總線不出芯片的單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。具有集成度高、保護配置齊全、抗干擾能力強、功耗小、抗惡劣環境等優點，特別適合于直接分散安裝在開關柜上。
主要特點
采用高性能模數混合數字處理器，該處理器內含單周期乘法器、硬件除法器、DSP處理單元、大容量靜態RAM, 使其具有極強的數據計算和邏輯運算能力。繼電保護所需要的各種算法在其上能夠輕松準確及時完成，保證了保護的準確性和及時性。
采用統一的硬件框架、軟件平臺，產品一致性好。裝置采用全密封鋁合金結構，使其具有極強的抗靜電、抗電磁干擾、抗機械震動能力。
裝置的結構設計便于安裝和配線保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。
模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、光電隔離、磁隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。
裝置具備完善的自檢功能，發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。
采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。
內部線路板采用表貼工藝，所用元器件全部采用一線品牌，保證了裝置的可靠性穩定性。
裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。
具有高速磁隔離技術的RS485通訊接口，通訊穩定可靠，RS485通信IEC60870-5-103和MODBUS-RTU協議可通過設置來選擇。
裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。
采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

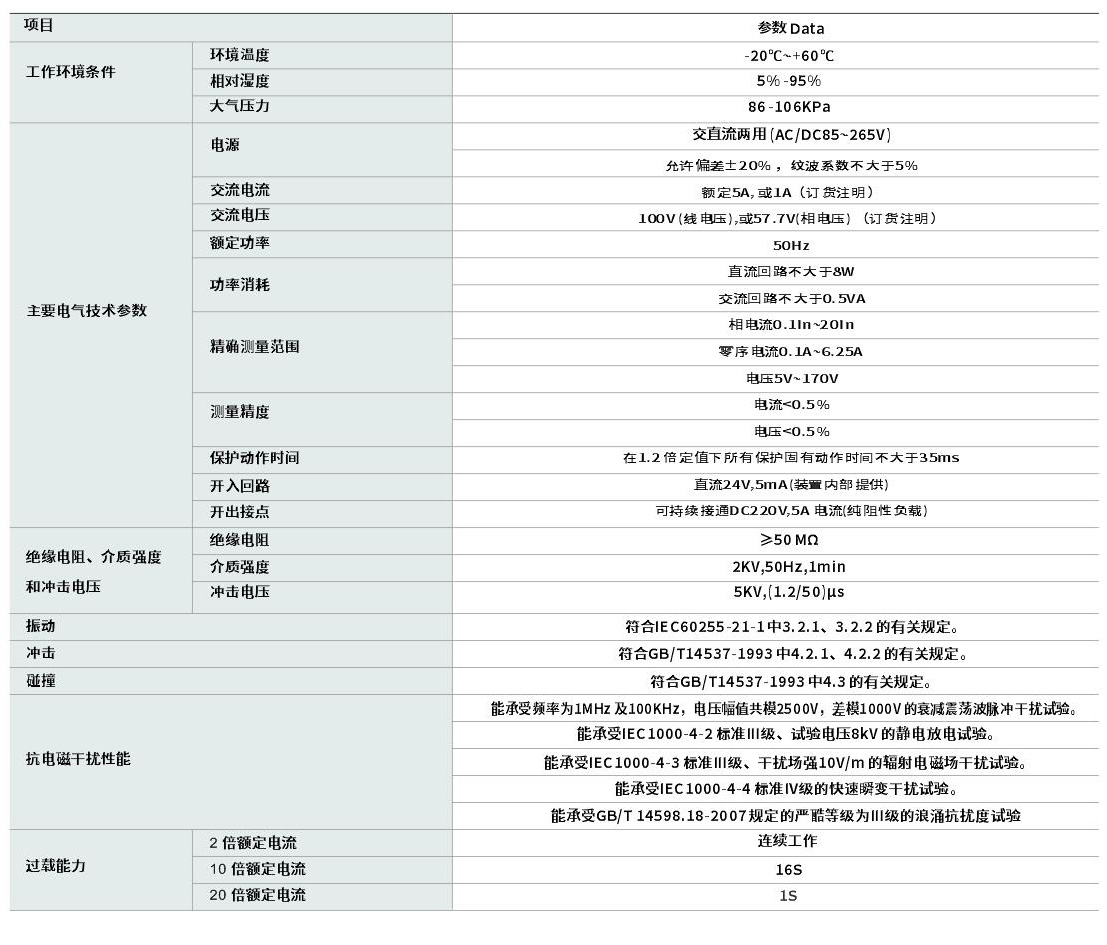

主要技術參數
外形及安裝尺寸
