性能特點:
1、高精度測量單相交流電壓或直流電壓
2、提供數碼管顯示，本地數據查詢
3、電壓變比可編程設置
4、支持RS-485通訊，Modbus-RTU協議
5、支持開關量輸入、開關量輸出、模擬量變送輸出
6、輔助電源：AC/DC ?80V~270V、AC220V
7、多種外形選擇，滿足不同柜體電氣回路的要求
技術指標:
測量精度
電壓：0.5級
◆接線方式：單相
◆額定電壓：AC 57.7V、AC 100V、 AC 220V、
? ?AC380V、DC 2V、DC20V、DC200V、DC600V
◆過負載：1.2倍(持續)，2倍/1秒(瞬時)
◆功耗：<1VA/相
◆阻抗：>300KΩ
◆頻率：45~65Hz或直流
輔助電源
◆工作范圍：AC/DC ?80V~270V、AC220V
◆功耗：<4VA
功能模塊
◆通訊接口：1路RS-485通訊，Modbus-RTU協議
? ? 波特率：1200~9600bps，默認2400 bps
◆開關量輸入：支持2路干結點輸入
◆開關量輸出：支持2路繼電器輸出，容量：AC?
? ? 250V/5A，DC 30V5A
◆變送輸出：支持1路模擬量輸出：0/4~20mA或
? ? 0~5/10V
環境
◆工作溫度：-10℃~+55℃
◆存儲溫度：-25℃~+70℃
◆相對濕度：≤93%，無腐蝕性氣體場所
◆海拔：≤2500m
安全
◆絕緣電阻：>100MΩ
◆交流耐壓：AC 2KV
電磁兼容性能
◆靜電放電：4級
◆電快速瞬變脈沖群：4級
◆浪涌(沖擊)：4級

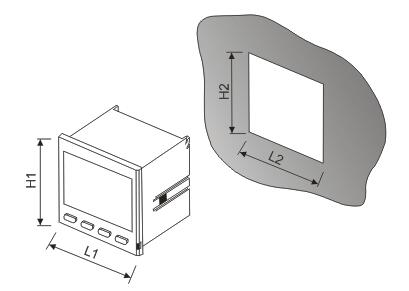

外形及安裝尺寸
面框尺寸(mm)：
120×120；80×80；96×48；96×96；72×72；48×48；
開孔尺寸(mm)：
111×111；76×76；92×45；92×92；68×68；45×45；
